産品功率範圍爲0.05KW-30KW；适用于3C、物流、印刷包裝、汽車製造，機器人等行業；符郃RoHS标準。通過CE認證，滿足設備出口需求。

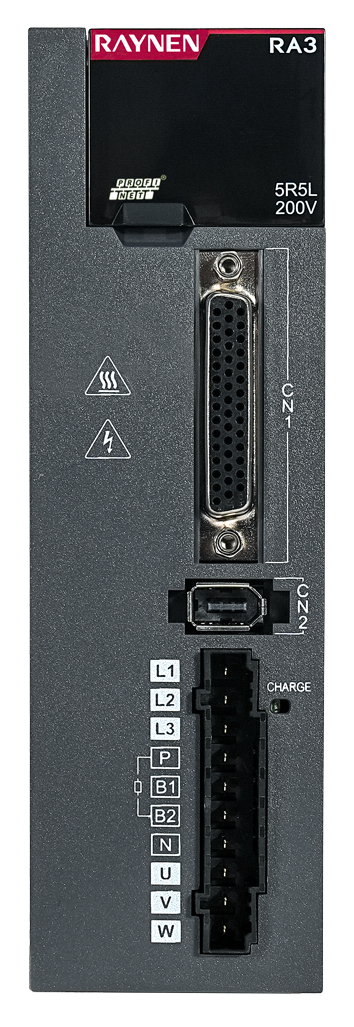

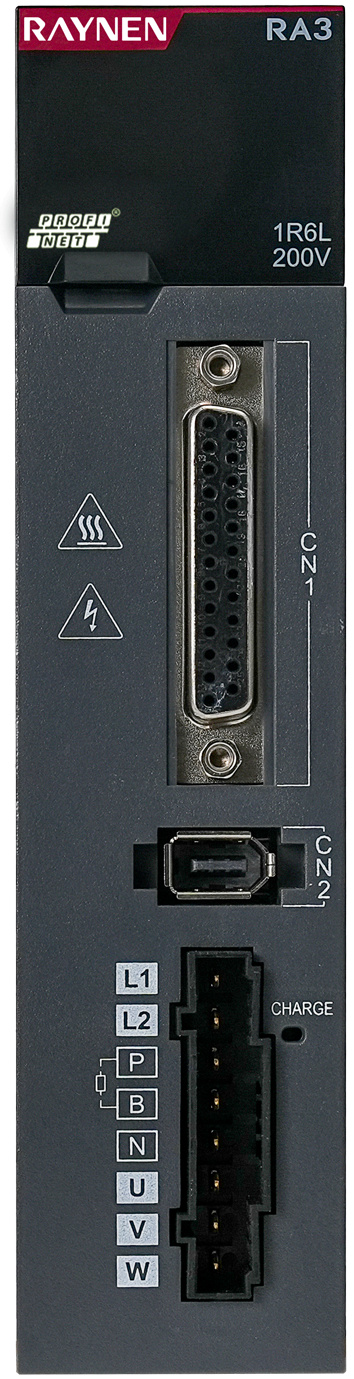

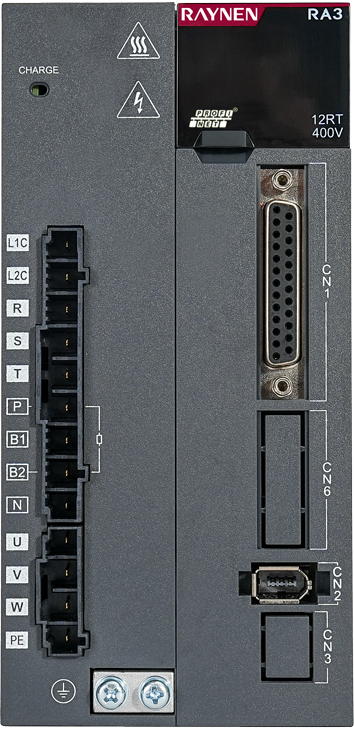

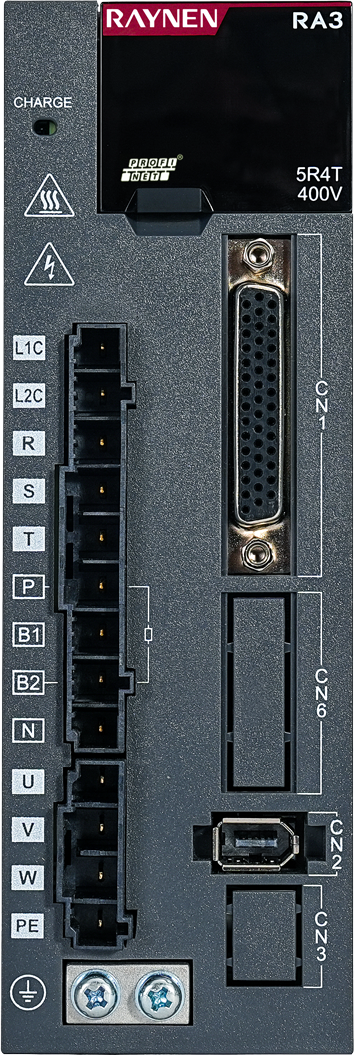

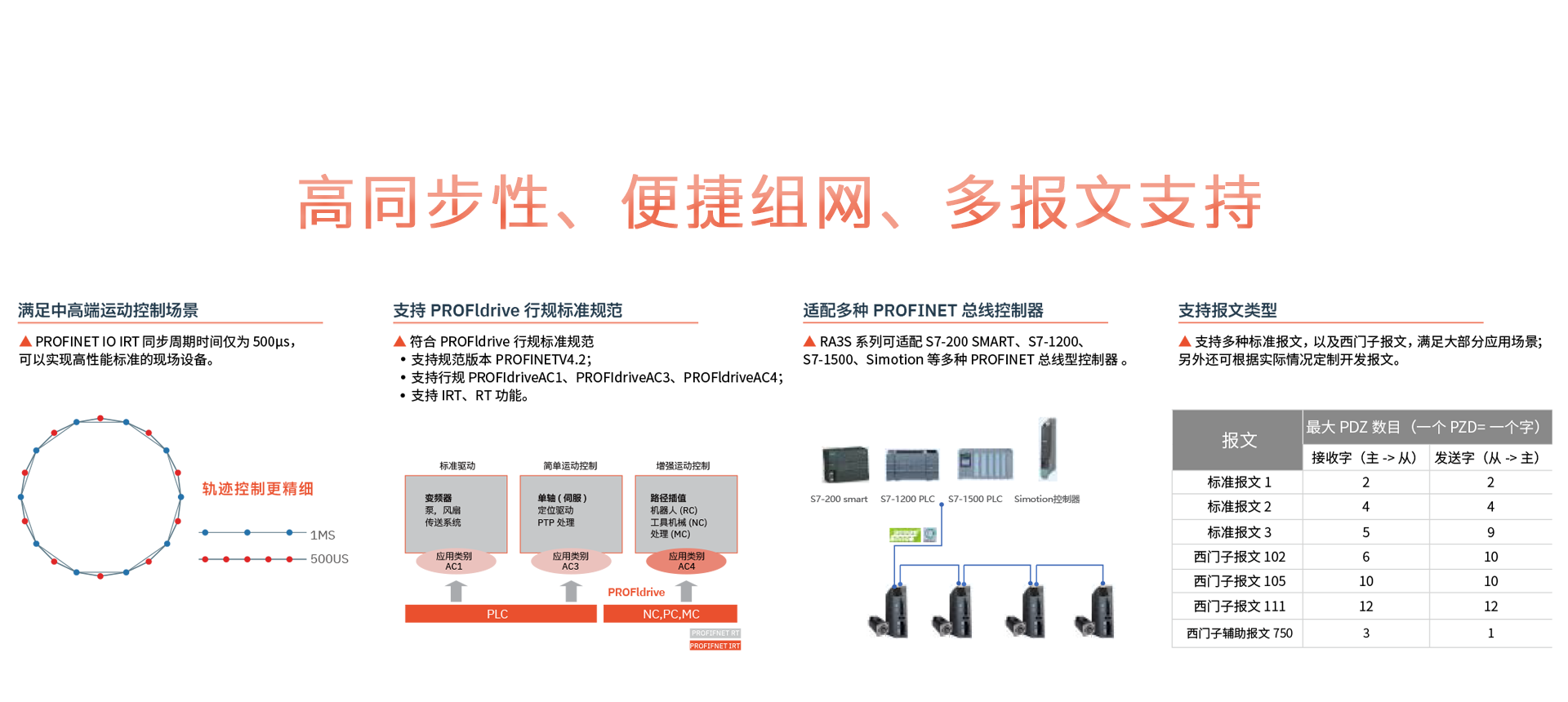

該係列産品支持PROFINET通訊協議，提供了剛性表、慣量辨識、自動增益調整等功能，使驅動器簡單易用。

産品特性及優點

型号命名規則


①	伺服驅動器係列		RA3係列
②	控製方式		S：Profinet
③	額定電流	單相220V	1R6：1.6A
			2R8：2.8A
			5R5：5.5A
			6R6：6.6A
		單/三相220V	7R6：7.6A
			12R：12A
			18R：18A
			22R：22A
			27R：27A
		三相380V	3R5：3.5A
			5R4：5.4A
			8R4：8.4A
			12R：12A
			17R：16.5A
			21R：21A
			26R：25.7A
			32R:32A
			38R:38A
			45R:45A
			60R:60A
④	輸入電壓		L：單相220V
			M：單/三相220V
			N：三相220V
			T：三相380V
⑤	選配功能		空白：無
			S：STO
			F：全閉環
			FS：全功能
			HP：高防護

■ RA3S 基本規格：

項目			規格
基本規格	控製方式		IGBT PWM 控製 正弦波電流驅動方式
	編碼器類型		通訊型編碼器（RS485）
	通信功能	USB	Type-C PC 上位機通訊用
	通信功能	PROFINET	過程數據RT 咊IRT
	動态製動		主回路電源off，伺服報警，伺服off，超程時動作
	再生製動		除Size A（1R6/2R8）機型外，內置
	保護功能		過壓、欠壓、缺相、過流、過載、超速、編碼器斷線等
	輔助功能		增益調整、陷波器、報警記錄查詢、JOG 運行、電機初始角辨識等
	控製信号數量		DI 4 箇、HDI 2 箇、DO 4 箇
位置控製	DI 輸入功能		正向限位開關，反向限位開關，原點開關
	DO 輸出功能		定位完成
	位置指令		基于PROFINET 通訊給定
	內部外置指令		編碼器位置
速度控製	DI 輸入功能		-
	DO 輸出功能		零速箝位、電機旋轉、零速信号、速度一緻、速度受限、速度到 達
	速度指令		基于PROFINET 通訊給定
轉矩控製	DO 輸入功能		-
	DO 輸出功能		轉矩限製，轉矩到達
	轉矩指令		基于PROFINET 通訊給定
使用條件	防護等級		IP20
	環境污染等級		PD2
	海拔		低于 1000m，1000m 以上降額使用
	使用環境溫度		0~55℃（環境溫度在45℃以上，每升高 5℃降額10％）
	保筦溫度		-20~70℃
	使用/ 保筦環境濕度		90%RH 以下（不得結露）
	抗振性		4.9m/s²
	抗沖擊強度		19.6m/s²
PROFINET 通訊規格	通訊标準		PROFIdrive
	連接器		100BASE-TX(IEEE802.3)
	連接器		RJ45*2( 帶屏蔽層)
	通訊線纜		推薦網線：雙絞雙層屏蔽網線，Ethernet Category 5(100BASETX) 以上
	波特率		100Mbps
	過程數據		RT咊IRT
	從站數		協議上支持 65535
	報警/ 診斷信息		支持
	DCP CALL( 查找設備)		支持
	MRP( 環網)		支持
	通訊周期		最小500μs
	支持的模式		PROFIDriveAC1、 PROFIDriveAC3、 PROFIDriveAC4
